台湾原亿昌CHTGH-DIN6斜齿齿研齿条 右斜19°31' 42" 模数1.5,2,2.5,3,4,5,6,8,10
日期：2020-06-18 / 人气：0

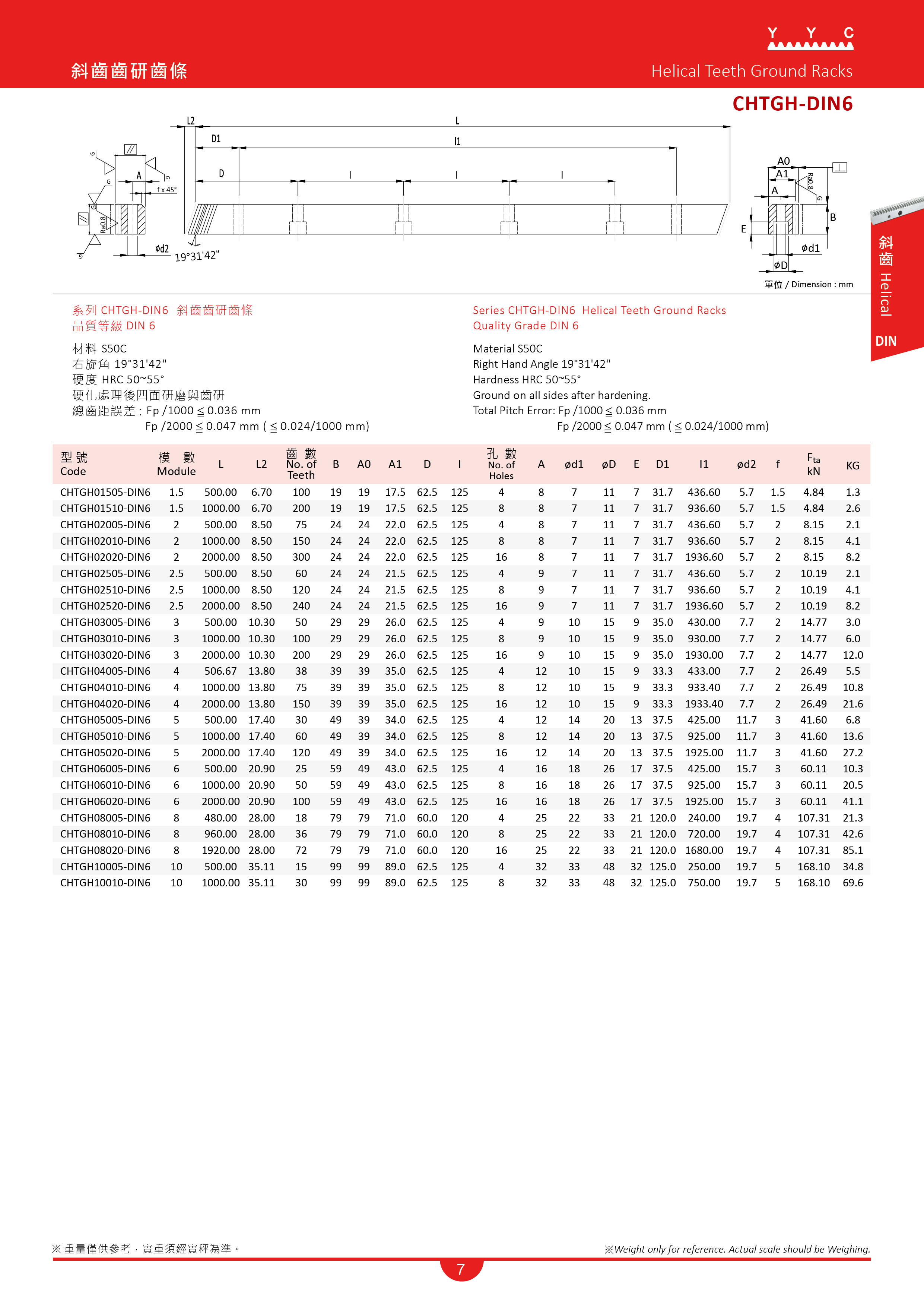

CHTGH-DIN6 斜齒齒研齒條
品質等級 DIN 6系列 CHTGH-DIN6 斜齒齒研齒條
材料 S50C
右旋角 19°31'42"
硬度 HRC 50~55°
硬化處理後四面研磨與齒研
總齒距誤差:
Fp /1000 ≦ 0.036 mm
Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm)
CHTGH-DIN6斜齒齒研齒條，採用中碳鋼S50C，齒面經過熱處理後，齒面硬度達到HRC50~55度，再進行齒面研磨和四面研磨等工序，齒條每米的總齒距誤差，可以精準控制在0.036mm以內。
採用德國DIN標準規範，右斜19°31'42""的設計，有利於齒條和齒輪行走時，嚙合更加順暢且低噪音，相較於直齒，同樣的模數大小，斜齒齒條扭力更高，干涉與摩擦更小，屬於高度精密的傳動零件，齒條經過熱處理，鋼性高，耐磨耗，也可以在高扭力的需求下工作，齒面經過研磨，粗糙度為Ra0.8，運行順暢低噪音。
主要用在高端CNC工具機，目前最廣泛的應用在木工機、雷射切割機、彎管機、五軸加工機、椼架式軌道或機械手臂等行業。
型號與規格：
CHTGH01510-DIN6 19*19*1000L*M1.5
CHTGH02010-DIN6 24*24*1000L*M2
CHTGH02020-DIN6 24*24*2000L*M2
CHTGH03010-DIN6 29*29*1000L*M3
CHTGH03020-DIN6 29*29*2000L*M3
CHTGH04010-DIN6 39*39*1000L*M4
CHTGH04020-DIN6 39*39*2000L*M4
CHTGH05010-DIN6 49*39*1000L*M5
CHTGH05020-DIN6 49*39*2000L*M5
CHTGH06010-DIN6 59*49*1000L*M6
CHTGH06020-DIN6 59*49*2000L*M6
CHTGH08010-DIN6 79*79*960L*M8
CHTGH08020-DIN6 79*79*1920L*M8
