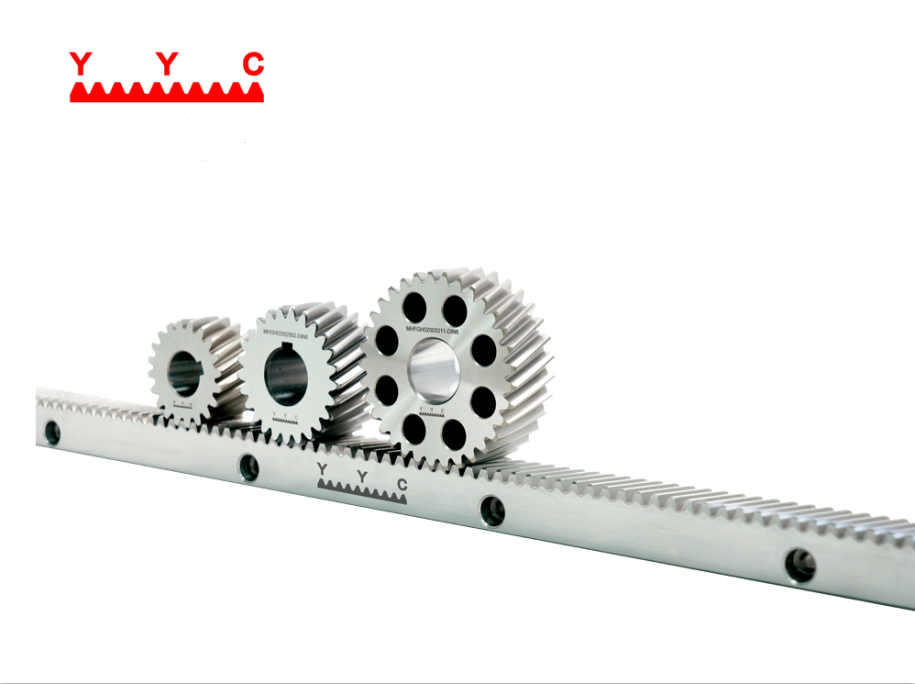

YYC精密齿条齿轮一体化传动系统
日期：2020-06-03 / 人气：0

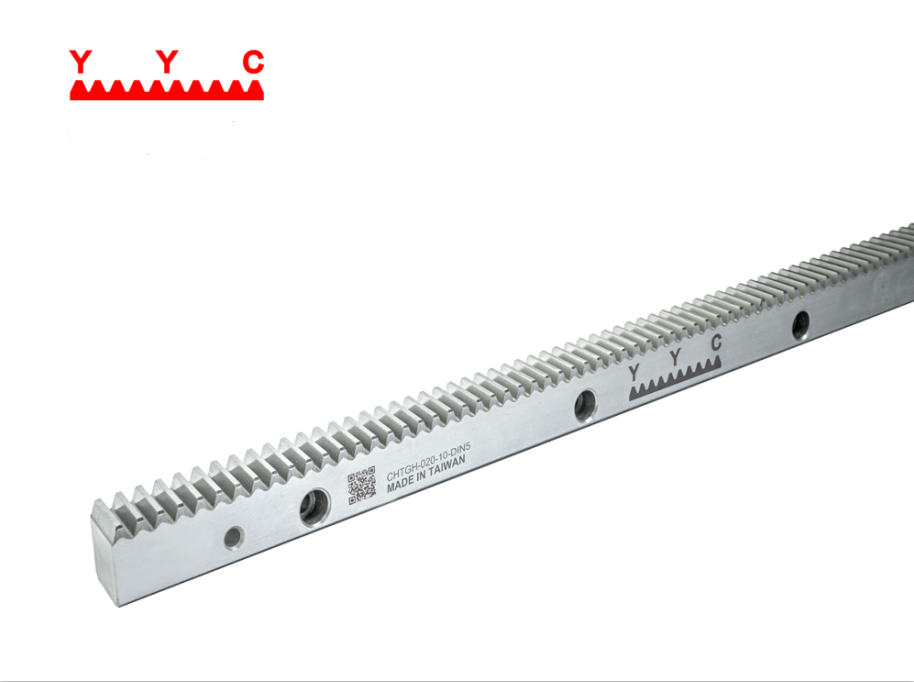

YYC齿轮齿条产品参数
型号：CHTGH-DIN6
材料：S45C
齿型：斜齿/直齿
精度：DIN6级
齿面处理：研磨/精铣
四面研磨：有
压力角：20度
右旋角 ：19°31′42″
硬度处理：HRC50-55
总齿距误差/Total Pitch Error:
GTf /1000 ≦0.036 mm
GTf /2000 ≦0.047 mm ( ≦0.024/1000 mm)
型号与规格：
CHTGH01510-Q6 17*17*1000L*M1.5
CHTGH02010-Q6 24*24*1000L*M2
CHTGH02020-Q6 24*24*2000L*M2
CHTGH03010-Q6 29*29*1000L*M3
CHTGH03020-Q6 29*29*2000L*M3
CHTGH04010-Q6 39*39*1000L*M4
CHTGH04020-Q6 39*39*2000L*M4
CHTGH05010-Q6 49*39*1000L*M5
CHTGH05020-Q6 49*39*2000L*M5
CHTGH06010-Q6 59*49*1000L*M6
CHTGH06020-Q6 59*49*2000L*M6
CHTGH08010-Q6 79*79*960L*M8
CHTGH08020-Q6 79*79*1920L*M8
齿轮齿条传动的主要特点
（1）零背隙/高精度
渐开线设计的齿形保证有效啮合，始终保证两个以上的轮齿相互接触，在轮齿双方向上保证零背隙，保证±20微米的定位精度，每一个轮齿齿廓相对于第一个轮齿的位置都进行了精确测量，从而确保极高的定位精度和消除齿距累计误差。
（2）高速运行能力
齿条齿轮传动系统可以实现高速传动，速度高达11米/秒，完成通常只能由直线电机才能提供的高定位精度，并且在高速运动下，超低的摩擦设计不产生发热现象或部件磨损。
（3）无限行程长度
直线齿轮齿条传动系统采用模块化设计，台湾齿条做成1米标准长度，可根据应用需要进行无限连接，也可以根据需要切割成更短的长度，这非常有益于齿条的存储、有效供应、降低成本和实现互换。齿条的连接使用专用工具，通过齿条的轮齿将前段齿条的位置精度准确传递至下一段齿条，非标准件也可依照图纸订做。
齿轮齿条传动与带传动相比主要有以下优点：
（1）传递动力大、效齿轮传动的特点。齿轮传动用来传递任意两轴间的运动和动力，其圆周速度可达到300m/s，传递功率可达105KW，齿轮直径可从不到1mm到150m以上，是现代机械中应用最广的一种机械传动。
（2）寿命长，工作平稳，可靠性高；
（3）能保证恒定的传动比，能传递任意夹角两轴间的运动。
齿轮传动与带传动相比主要缺点有：
（1）制造、安装精度要求较高，因而成本也较高；
（2）不宜作远距离传动。
以上是原亿昌YYC台湾进口齿条 东莞齿条 精密研磨齿条的详细介绍，包括原亿昌YYC台湾进口齿条 东莞齿条 精密研磨齿条的厂家、价格、型号、图片、产地、品牌等信息!
