龙门镗铣消隙齿轮箱TTRARM机械消隙说明
日期：2023-12-13 / 人气：0
TTRARM系列係由2台TTRA擺線式RV減速機、90度轉角器R以及高剛性聯軸器組合而成。
通過2台RV減速機使兩個齒輪預壓於齒條正反方向行程，進而消除設備齒輪齒條往返行程
之齒間隙。
齒輪齒條預載 ：
1. 確認TTRARM齒輪與齒條的咬合、水平度是否正確。
2. 確保聯軸器之軸孔以及減速機聯結軸的清潔。

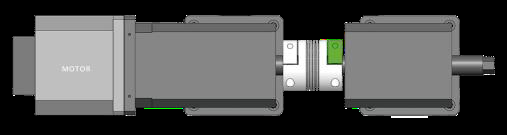

3. 先將馬達安裝至TTRARM。
4. 將靠馬達側的聯軸器一端鎖緊。
5. 順(逆)時針施力轉動聯軸器至齒輪齒條咬合貼靠為止。
6. 先將馬達通電激磁。
7. 與步驟3反方向轉動馬達對向側減速機的外側同步軸並施加表定扭力Tm。
8. 將軸固定扭力後須盡快將馬達對向側的軸套端鎖緊。
9. 使用扭力板手將聯軸器的鎖緊螺絲以表定扭矩Tp鎖上。
